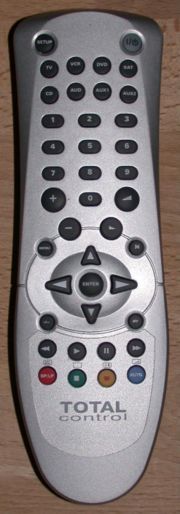

Fernbedienung - Total Control URC 2082
Inhaltsverzeichnis |
Konfiguration
Tasten Programmieren
- Drücken Sie die Taste "TV"
- Drücken Sie die Taste "Setup" bis die LED zweimal blinkt
- Geben Sie den 4 stelligen Code ein
- Nun kann man die Tasten testen
Um alle Tasten dieser Fernbedienung nutzen zu können, sollte der Herstellercode 0579 (TV, Phillips) verwendet werden. LIRC erkennt unter Verwendung dieses Kodes eine RC5-kompatible Fernbedienung, bei der keine Tasten die gleiche Funktion haben.
Die Fernbedienung kann auch so konfiguriert werden, dass z.B. die Taste "SAT" ebenfalls Herstellercodes für TV akzeptiert. Normalerweise akzeptierte die Taste "SAT" nur Herstellercodes für SAT-Receiver (siehe Handbuch).
Im Handbuch von Conrad fehlt weiterhin leider die Beschreibung, wie man die z.B. nach einem Suchlauf gefundenen Codes reidentifizieren kann. Dies kann im Setup-Prozess durch Verwendung des Steuercodes "990" und anschließendes Drücken der Tasten 1 bis 4 nacheinander erfragt werden. Der beleuchtete on/off-Knopf der Fernbedienung blinkt dann als Anzahl die Ziffer des Codes (kein Blinken für Ziffer "0", 9x Blinken für Ziffer "9" usw).
Alternative Konfiguration
Mit dem Code 0905 als Hirschmann Gerät funktioniert folgende lircd.conf
begin remote
name Total Control (0905), Hirschmann
bits 13
flags RC5|CONST_LENGTH
eps 30
aeps
one 915 858
zero 915 858
plead 935
gap 113755
toggle_bit 2
begin codes
1 0x1001
2 0x1002
3 0x1003
4 0x1004
5 0x1005
6 0x1006
7 0x1007
8 0x1008
9 0x1009
0 0x1000
plus 0x1020
minus 0x1021
volup 0x1010
voldown 0x1011
menu 0x0012
back 0x100D
up 0x0010
down 0x0011
left 0x0015
right 0x0016
enter 0x0017
-- 0x100A
av 0x1038
rewind 0x103C
play 0x103F
pause 0x102I
forward 0x102E
red 0x002B
green 0x002C
yellow 0x002D
blue 0x002E
power 0x100C
end codes
end remote
begin remote
name Conrad_Promo-8
bits 13
flags RC5|CONST_LENGTH
eps 30
aeps 100
one 902 871
zero 902 871
plead 924
gap 113628
toggle_bit_mask 0x800
begin codes
Up 0x0010
Down 0x0011
Right 0x0016
Left 0x0015
Ok 0x0017
Menu 0x0012
Back 0x100D
Red 0x002B
Green 0x002C
Yellow 0x002D
Blue 0x002E
0 0x1000
1 0x1001
2 0x1002
3 0x1003
4 0x1004
5 0x1005
6 0x1006
7 0x1007
8 0x1008
9 0x1009
Play 0x103F
Pause 0x1029
FastFwd 0x102E
FastRew 0x103C
Power 0x100C
Channel+ 0x1020
Channel- 0x1021
Volume+ 0x1010
Volume- 0x1011
-- 0x100A
av 0x1038
end codes
end remote
Alternative Konfiguration 2
Bei Kommandokonflikten mit anderen Geräten, wie z.B. einem Phillips Fernseher, funktioniert folgende Konfiguration für lircd.conf:
Anam National - Code 0673/TV (alle Tasten verfügbar)
begin remote
name Total Control (0673/TV), Anam National
bits 24
flags SPACE_ENC
eps 30
aeps 100
header 3503 1747
one 432 1311
zero 432 439
ptrail 434
pre_data_bits 24
pre_data 0x400401
gap 74087
toggle_bit 0
begin codes
Off 0x00BCBD
1 0x000809
2 0x008889
3 0x004849
4 0x00C8C9
5 0x002829
6 0x00A8A9
7 0x006869
8 0x00E8E9
9 0x001819
0 0x009899
Ch+ 0x002C2D
Ch- 0x00ACAD
Vol+ 0x000405
Vol- 0x008485
Up 0x005253
Down 0x00D2D3
Left 0x007273
Right 0x00F2F3
Ok 0x009293
Menu 0x004A4B
AV 0x00A0A1
-- 0x00DCDD
Back 0x004C4D
Red 0x000E0F
Green 0x008E8F
Yellow 0x004E4F
Blue 0x00CECF
Rew 0x80C041
Play 0x000001
Pause 0x809011
Fwd 0x808001
end codes
end remote
Alternative Konfiguration 3
Der Empfänger der Hauppauge-Nexus-TV Karte akzeptiert nur RC5-Codes, die mit Philips-Geräten leicht in Konflikt geraten. Für das remote-Plugin funktioniert folgender Code: SAT 1317 (Hauppauge)
Das ergibt für das Remote-Plugin folgende Werte: (ctvdr: remote.remote-event.conf bzw. entsprechender Abschnitt in der $VDRCONFIG/remote.conf)
remote-event0._Setup /proc/av7110_ir 00000000 21 remote-event0.Up 000000010001000E remote-event0.Down 0000000100010012 remote-event0.Menu 000000010001001A remote-event0.Ok 0000000100010010 remote-event0.Back 0000000100010003 remote-event0.Left 000000010001000F remote-event0.Right 0000000100010011 remote-event0.Red 0000000100010015 remote-event0.Green 0000000100010016 remote-event0.Yellow 0000000100010017 remote-event0.Blue 0000000100010018 remote-event0.0 000000010001000D remote-event0.1 0000000100010004 remote-event0.2 0000000100010005 remote-event0.3 0000000100010006 remote-event0.4 0000000100010007 remote-event0.5 0000000100010008 remote-event0.6 0000000100010009 remote-event0.7 000000010001000A remote-event0.8 000000010001000B remote-event0.9 000000010001000C remote-event0.Pause 0000000100010014
